Dalam konstruksi modern, sistem rangka atap telah mengalami pergeseran masif dari material kayu tradisional ke sistem baja ringan. Salah satu profil baja yang memegang peran paling vital sebagai elemen struktural utama dalam sistem ini adalah Besi Kanal C atau yang akrab disebut Kanal CNP.

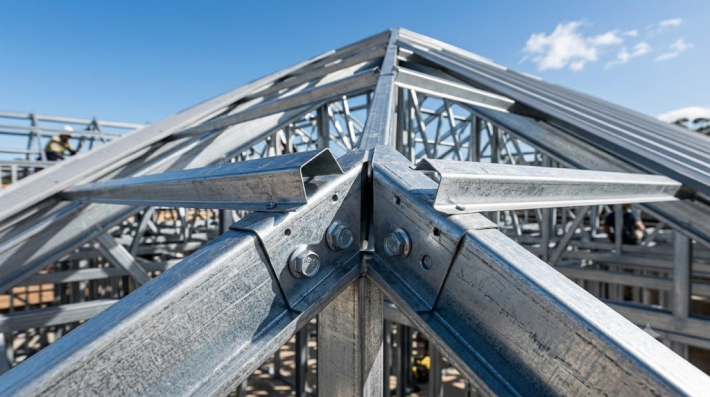

Kanal CNP baja ringan bertindak sebagai komponen "kuda-kuda" (truss), yaitu struktur segitiga utama yang memikul seluruh beban mati atap (genteng, spandek, plafon) serta beban hidup dinamis (angin dan air hujan), lalu menyalurkannya ke kolom struktur bangunan di bawahnya.

Mengapa profil berbentuk huruf "C" ini menjadi pilihan mutlak untuk konstruksi atap modern? Mari kita bedah karakteristik mekanis, fungsi struktural, dan spesifikasi standarnya.

1. Mengenal Geometri Kanal C (CNP)

Besi Kanal C adalah bilah baja struktural yang ditekuk membentuk huruf "C" murni dengan lekukan kecil tambahan di kedua ujung bibirnya (lips). Lekukan kecil ini bukan sekadar variasi visual, melainkan inovasi rekayasa mekanis yang sangat krusial.

Secara metalurgi, besi CNP untuk kuda-kuda atap umumnya dibuat dari baja mutu tinggi (High Tensile Steel) jenis G550, yang berarti memiliki kuat tarik putus minimal sebesar $550 \text{ MPa}$. Baja tipis ini kemudian dilapisi oleh lapisan anti-karat komposit Galvalum (Zincalume) yang terdiri dari 55% Aluminium dan 43,5% Seng.

2. Alasan Mekanis Kanal C Sangat Efektif untuk Kuda-Kuda

Mengapa harus dibentuk menyerupai huruf "C"? Mengapa tidak menggunakan pelat besi datar atau pipa bulat?

A. Mengoptimalkan Momen Inersia (Anti-Lendut)

Musuh utama batang kuda-kuda atap adalah beban gravitasi vertikal yang dapat membuat batang melandut ke bawah. Sifat mekanis tekukan huruf "C" beserta bibirnya (stiffener lips) berfungsi meningkatkan momen inersia dan radius girasi pada sumbu utama secara drastis.

Dengan volume dan berat baja yang sangat minim, profil C mampu memberikan kekuatan mekanis yang sangat kaku untuk menahan tegangan tekan dan lentur yang searah.

B. Kemudahan Penyambungan Saling Membelakangi (Back-to-Back)

Struktur kuda-kuda atap membutuhkan bentangan segitiga yang sangat kaku pada titik simpul tengah. Karena salah satu sisi samping profil CNP berbentuk flat (datar), dua buah batang CNP dapat disatukan secara saling membelakangi membentuk profil huruf "I" atau kotak kubus (box section).

• Kombinasi ganda back-to-back ini melipatgandakan kekuatan struktural hingga dua kali lipat pada area yang memikul beban kritis terbesar (seperti batang kaki kuda-kuda utama).

3. Kegunaan Spesifik Besi CNP dalam Rangka Atap

Dalam satu kesatuan rangkaian atap galvalum, besi CNP tidak bekerja sendiri. Profil ini dibagi-bagi tugasnya secara mekanis menjadi beberapa elemen:

1. Top Chord (Batang Atas): Batang CNP yang miring vertikal mengikuti sudut kemiringan atap. Berfungsi menahan beban langsung dari reng dan genteng di atasnya.

2. Bottom Chord (Batang Bawah): Batang CNP horizontal yang mengikat ujung-ujung kaki kuda-kuda. Berfungsi menahan gaya tarik lateral agar kaki kuda-kuda tidak mekar/ambles ke samping, sekaligus menjadi tumpuan rangka plafon gipsum.

3. Web (Batang Diagonal/Siku): Batang-batang pendek CNP di dalam segitiga yang dipasang secara zig-zag/diagonal. Berfungsi membagi dan mentransfer beban dari top chord ke bottom chord secara merata demi mencegah tekuk lokal (local buckling).

4. Tips Penting Saat Pemasangan Besi CNP di Lapangan

Untuk memastikan atap galvalum Anda tidak mengalami kegagalan struktur (ambruk) akibat salah pengerjaan, pastikan tukang Anda mematuhi aturan baku berikut:

• Hindari Ukuran Banci: Selalu gunakan ketebalan $0.75 \text{ mm}$ asli (Full SNI) untuk kuda-kuda utama rumah tinggal. Jangan tergiur harga murah tebal $0.60 \text{ mm}$ karena profil yang terlalu tipis sangat rentan mengalami puntir saat dibebani genteng tanah liat atau genteng beton yang berat.

• Gunakan Sekrup Khusus (Screw Truss): Pengikatan antar-CNP wajib menggunakan sekrup self-drilling screw tebal yang dilapisi anti-karat. Jangan menyambung galvalum menggunakan paku keling (rivet) biasa karena kuat gesernya (shear strength) sangat rendah untuk beban struktural.

• Perhatikan Arah Hadap Profil: Karena profil C bersifat asimetris, pemasangan letak pusat gravitasi (center of gravity) pada simpul sudut harus sejajar lurus sesuai gambar teknik, agar tidak timbul momen puntir sekunder yang tidak diinginkan.
